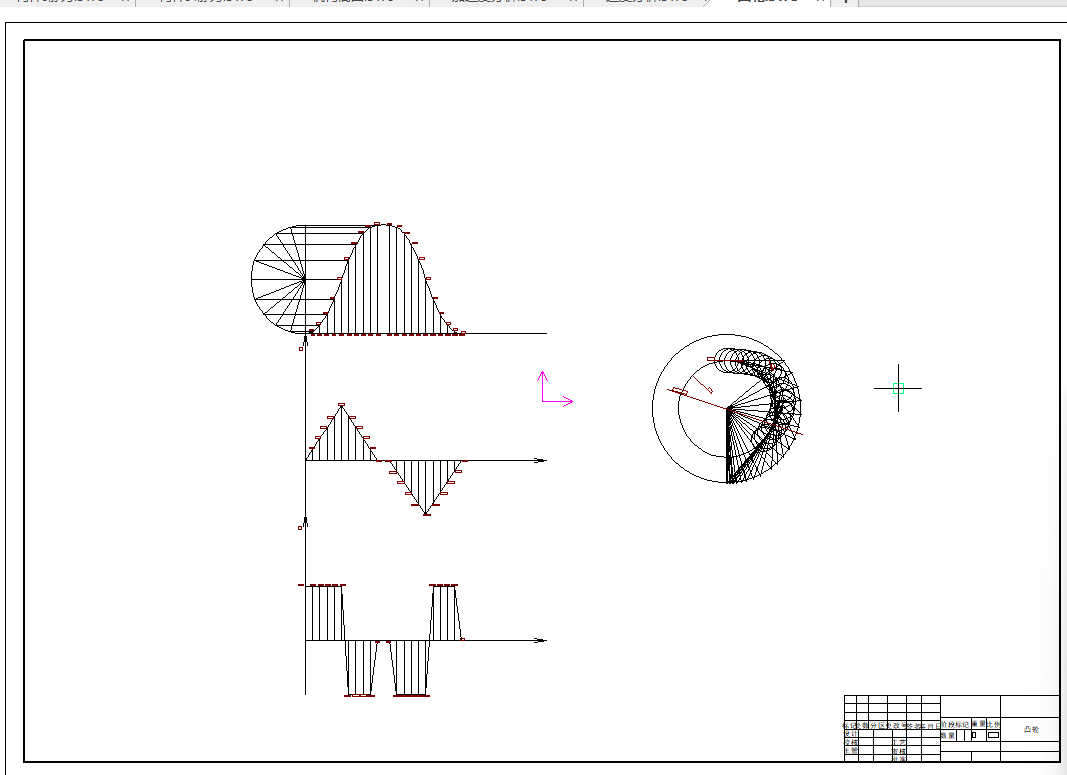

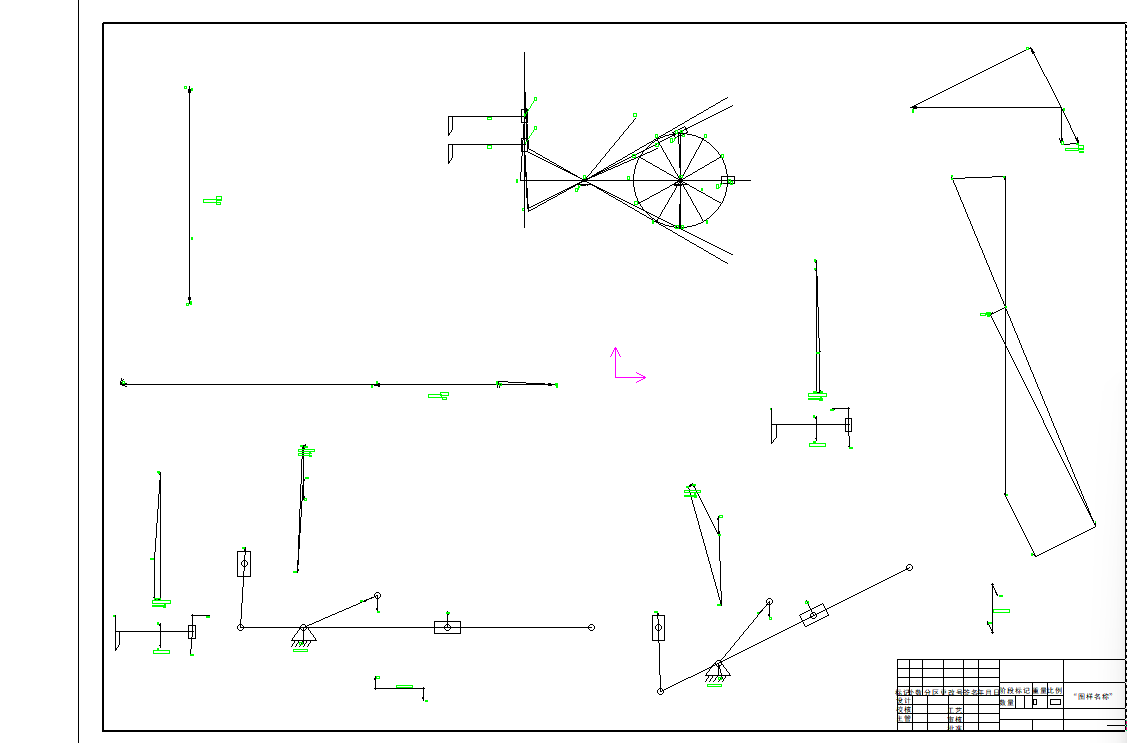

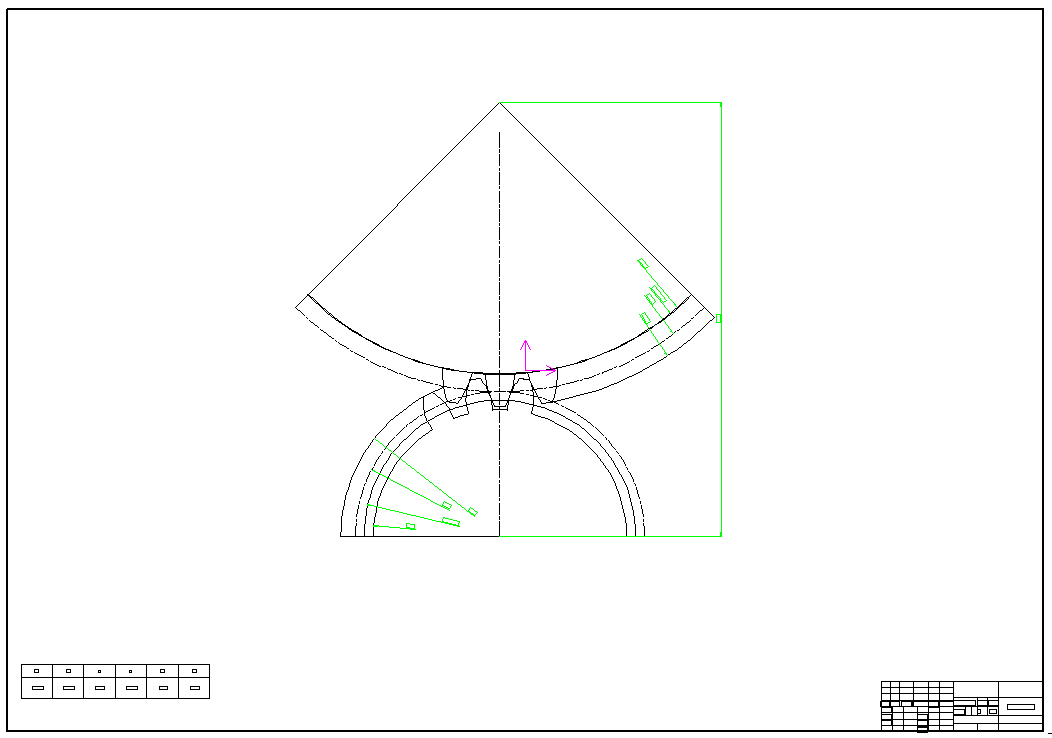

20250613-10-插床 2个运动+2静力 $订单信息表 【1】名称: 插床 【2】规格:1张A1图纸,两张A2图纸,1份计算设计说明书 【3】数据:图片 设计书为word文档 【4】要求:个人编号位置为:30 位置编号:5、8 1号图纸 导杆机构 绘制机构运动简图 作机构两个位置的速度和加速度多边形以及滑块的运动线图 以上内容连同后面的动态静力分析一起画在1号图纸上,整理设计说明书 导杆机构静力分析 确定一个机构位置(按表6-9所分配的一个位置),用力多边形法求各运动副中反作用力(略去运动副O2中的反作用力N61)及曲柄上所需的平衡力矩。对于开始切削和终止切削的两个特殊位置,其阻力值有两个(其中一个为零),应分别进行两次图解计算。作图时对于较小的力如在图纸上无法表示时则可忽略不画。以上内容作在运动分析的同一张图纸上,整理计算说明书(包括:已知条件,比例尺的选取,所求各力、力矩的矢量方程及其运算)。 整理计算说明书说明书内容大致包括:已知条件和要求;连杆机构的设计简述;以一个机构位置为例说明用相对运动图解法求速度和加速度的过程,另一个位置只需记录其结果;图解弦线微分法比例尺的选取和计算等 2号图纸 凸轮机构设计 确定凸轮的基本尺寸,选取滚子半径,画出凸轮实际轮廓曲线,以上内容绘制在2号图纸上并整理计算说明书。说明书内容大致包括:已知条件和要求;比例尺的计算;各图线的作法;滚子半径rT的确定等。 2号图纸 齿轮设计 计算该对齿轮传动的各部分尺寸,用2号图纸绘制齿轮传动的啮合图并整理计算说明书。说明书内容大致包括:已知条件和要求;齿轮各部分尺寸的计算;根据从啮合图上量得的尺寸来验算重合度和两齿轮齿顶厚度。6—10图填入设计书中 详细数据见机械原理课程设计书插床部分
| # | 名称 | 状态 | 操作 |
|---|---|---|---|
| 1 | PDF预览文件 | 可下载 | PDF文件1 |
| 2 | 凸轮.dwg | 已完成并打包 | 请下载最下面的压缩包 |
| 3 | 插床 (1).docx | 已完成并打包 | 请下载最下面的压缩包 |
| 4 | 机构简图.dwg | 已完成并打包 | 请下载最下面的压缩包 |
| 5 | 齿轮啮合.dwg | 已完成并打包 | 请下载最下面的压缩包 |
